凯创三维柔性焊接平台​系统主要附件(模块)技术标准

发表时间:2017-06-14【



      三维柔性焊接平台系统主要附件(模块)技术标准:随着近些年来,中国的三维柔性焊接平台研发和生产的厂家崛起,国产品牌越来越显示了可以替代的趋势,国产比较好的品牌产品价格在他们的30-50%左右,在技术服务方面更是越来越全面。泊头市明旺量具高品质高强度三维柔性焊接平台硬度可以达到HRC52-55度。经过多年的研发与精益制造,在设备及加工工艺上已经达到了质量标准,在行业中已经树立了良好的中国品牌效应,在材质选择上很丰富,Q345,优质低合金钢、HT300铸铁,SUS304等材料。

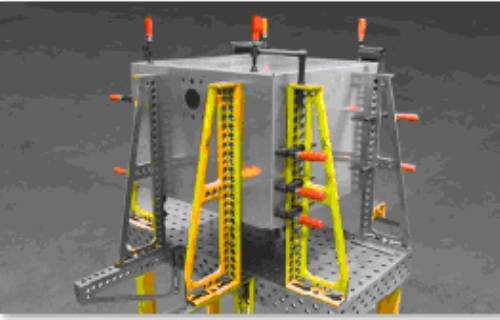

        A、三维柔性焊接平台

   1、材质:HT300,进行电炉整体退火处理,同时自然时效时长6个月以上,消除内应力

   2、表面加工后无任何气孔、砂眼、冷隔、裂纹、补焊等缺陷

   3、平面度达到:0.1/1000mm;工作面的侧面与上表面的垂直度达到:0.1/200mm;两侧边相互之间平行度、垂直度达到:0.1/1000mm

   4、工作表面光洁度:1.6um(表面状况=看不清加工痕迹);孔径尺寸及精度:⌀28.10±0.03mm,孔间距:100±0.03mm

   5.工作面网格线规格:100X100±0.05mm,台面边缘X、Y方向都带有毫米刻度线

  B、支撑件(U/L型方箱、支撑角铁)

   1、材质:HT300,进行电炉整体退火热处理,消除内应力;同时自然时效长6个月以上,消除内应力;加工后任意工作面无气孔、砂眼、冷隔、裂纹、补焊等缺陷

   2.工作面之间的形位公差精度:0.1/1000mm;加工面光洁度:1.6um(表面状况=看不清加工痕迹);孔径尺寸及精度:⌀28.10±0.03mm,孔间距:100±0.03mm或50±0.03mm

  C、定位件(定件角尺、定位平尺、平面角尺等)

   1、材质采用优质45#钢,加工面光洁度:1.6um(表面状况=看不清加工痕迹);孔径尺寸及精度28.10±0.03mm

   2、所有定位件均为整体下料加工,无焊接加工,保证定位件的强度和牢固性,防撞击断裂;调质处理,硬度≥HRC35;发黑处理

  D、压紧器(固定式压紧器、可伸缩压紧器、螺旋压紧器等)

   1、压紧器主体杆采用优质45#无缝钢管加工,调质处理HRC28-35度;表面发黑防锈处理

   2、压紧机构压头采用分体式结构且不易脱落,同时要使用于维护更换;环内装有防滑密封圈

   3、手持操作部分为胶手柄形式,手柄采用环保ABS改良材料注塑;抗腐蚀、耐磨、防打滑

  E、快速锁紧销(快速锁紧销、沉头快速锁紧销、沉头锁紧销等)

   1.快速锁紧销采用五个钢球定位,以保证定位精度,锁销尺寸精度为⌀28h7

   2、D28系列快速锁紧销锁紧力≥1.5T;D16系列快速紧销锁紧力≥1.2T

   3、锁紧销锁紧体采用45#;调质处理,HRC32-35度;锁紧件钢珠淬火处理HRC58-,62<、SPAN>度

   4.锁紧体表面光洁度:1.6um,锁紧体及锁紧杆可以做表面电镀硬铬处理

   5.锁紧销手持圆头部分带有网纹圆弧结构,防滑且便于手动拧紧;锁紧销可以拆卸清洗,提高寿命
