三维柔性焊接平台设计高标准要求及注意问题

发表时间:2017-06-07【

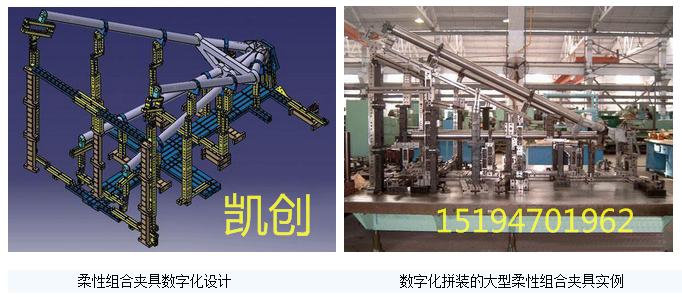

  随着计算机技术的飞速发展以及三维数字化定义在飞机产品设计、工艺设计中的广泛应用,各种军用和民用飞机试制速度加快,研制周期更短,制造精度要求更高。特别是在新机研制阶段,导管的空间走向处于反复叠代、不断优化的过程中,飞机导管普遍呈现多品种、单件生产的趋势。在这种情况下,采用专用焊接夹具生产焊接导管的工艺方法已经无法满足现代飞机在研制阶段高精度、多品种、短周期的制造需求。考虑到柔性组合夹具的通用性、可反复拆卸、可重复使用的特点,可用柔性组合夹具代替专用焊接夹具实现飞机导管数字化快速制造。

  如今我国焊接行业发展快速,越来越多的高精度焊接产品成为企业生产必不可少的生产工具。三维柔性焊接平台的主要功能是要保证焊接件的尺寸及减少焊接变形。所以重要的是要准确地知道焊接变形的特点,会如何变,向哪变,变多少,这都要能正确地进行定性和定量。单如果说焊接不变形,那这肯定是不可能的,掌握好要点后,就可以合理的进行三维柔性焊接平台的设计了。

  三维柔性焊接平台设计时要注意的问题:

  1.焊接后,工件拿不出来,这也是焊接时的收缩变形引起的,所以要合理的安排拆模的方式。

  2.焊好后,尺寸不对了,因为焊接时大多是收缩变形,必须在收缩的方向留有合适的余量。

  3.焊好后,还是变开很大,要重新处理。这是夹具设计的刚性不足。工装本身就已经变形了。

  4.如果知道变形是工装本身克服不了时,要考虑用反变形的办法安排工装夹具的定型定位
