河北凯创机床铸件数控机床工作人员常用计算公式大全

发表时间:2019-12-05【

河北凯创机床工量具制造有限公司生产的焊接平台孔径、铆焊平板孔径就是用这个计算国内公式计算的。

一、美制牙换算公制牙公式:?

例:6-32?

6-32 (0.06+0.013)/代码×6=0.138?

0.138×25.4=3.505(牙外径)?

25.4÷32=0.635(牙距)?

那么6-32换算成公制牙应为:M3.505×0.635?

1、 孔内径计算公式:?

牙外径-1/2×牙距则应为:?

M3.505-1/2×0.635=3.19?

那么6-32他内孔径应为3.19?2、挤压丝攻内孔算法:?

下孔径简易计算公式1:?

牙外径-(牙距×0.4250.475)/代码=下孔径?

例1:M6×1.0?

M6-(1.0×0.425)=5.575(较大下孔径)?

M6-(1.0×0.475)=5.525(_小)?

例2:切削丝攻下孔内径简易计算公式:?

M6-(1.0×0.85)=5.15(较大)?

M6-(1.0×0.95)=5.05(_小)?

M6-(牙距×0.860.96)/代码=下孔径?

例3:M6×1.0=6-1.0=5.0+0.05=5.05?

二、一般英制丝攻之换算公式:?

1英寸=25.4mm(代码)?

例1:(1/4-30)?

1/4×25.4=6.35(牙径)?

25.4÷30=0.846(牙距)?

则1/4-30换算成公制牙应为:M6.35×0.846?

例2:(3/16-32)?

3/16×25.4=4.76(牙径)?

25.4÷32=0.79(牙距)?

则3/16-32换算成公制牙应为:M4.76×0.79?

三、一般英制牙换算成公制牙的公式:?

分子÷分母×25.4=牙外径(同上)?

例1:(3/8-24)?

3÷8×25.4=9.525(牙外径)?

25.4÷24=1.058(公制牙距)?

则3/8-24换算成公制牙应为:M9.525×1.058?

四、锥度的计算

公式:?

公式1:(大头直径-小头直径)÷(2×锥度的总长)=度数?

等于查三角函数值?

公式2:简易?

(大头直径-小头直径)÷28.7÷总长=度数?

五、压牙外径计算简易公式:?

1.直径-0.01×0.645×牙距(需通规通止规止)?

例1:M3×0.5=3-0.01×0.645×0.5=2.58(外径)?

例2:M6×1.0=6-0.1×0.645×1.0=5.25(外径)?

六、公制牙滚造径计算公式:(饱牙计算)?

例1:M3×0.5=3-0.6495×0.5=2.68(车削前外径)?

例2:M6×1.0=6-0.6495×1.0=5.35(车削前外径)?

七、压花外径深度(外径)?

外径÷25.4×花齿距=压花前外径?

例:4.1÷25.4×0.8(花距)=0.13 压花深度应为0.13?

八.挤牙丝攻内孔径计算公式:?

公式:牙外径-1/2×牙距?

例1:公式:M3×0.5=3-(1/2×0.5)=2.75mm?

M6×1.0=6-(1/2×1.0)=5.5mm?

例2:公式:M3×0.5=3-(0.5÷2)=2.75mm?

M6×1.0=6-(1.0÷2)=5.5mm?

九、多边形材料之对角换算公式:?

1.四角形:对边径×1.414=对角径?

2.五角形:对边径×1.2361=对角径?

3.六角形:对边直径×1.1547=对角直径?

公式2: 1.四角:对边径÷0.71=对角径?

2.六角:对边径÷0.866=对角径

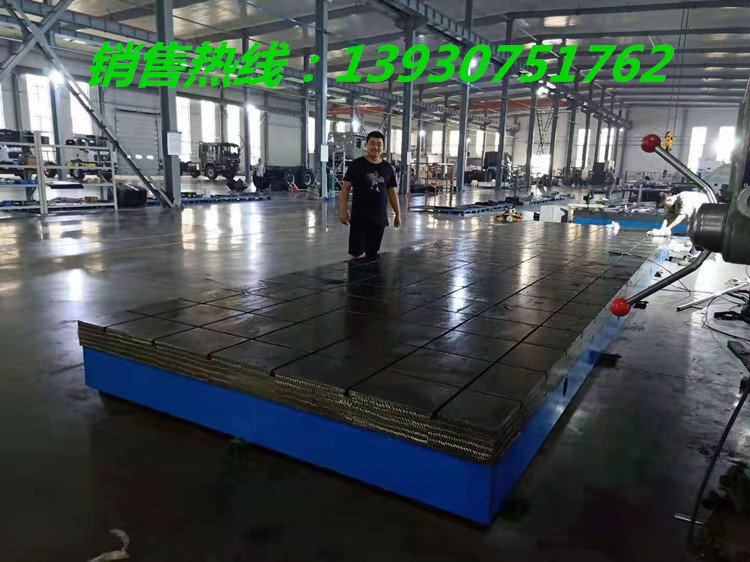

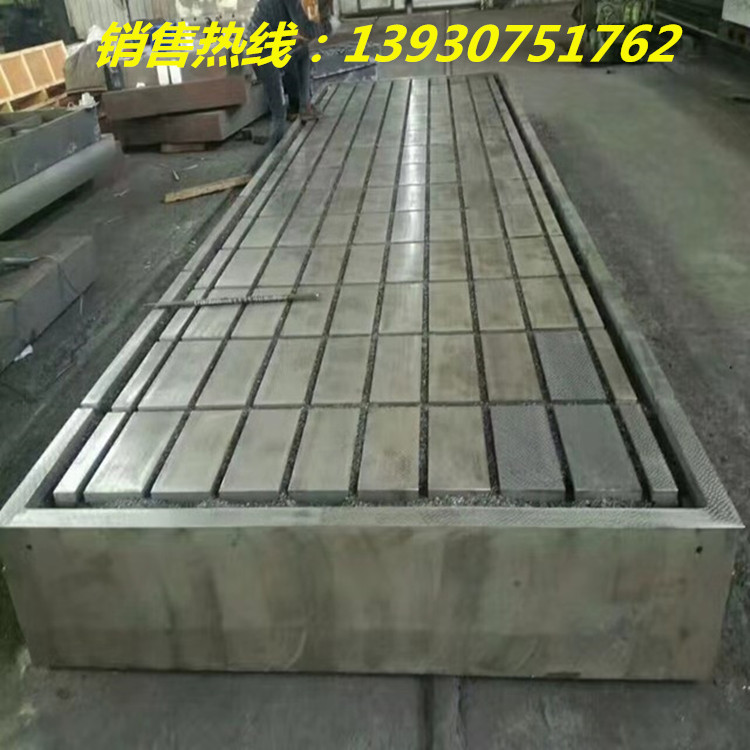

 铆焊平台

十、刀具厚度(切刀):

材料外径÷10+0.7参考值?

河北凯创机床工量具制造有限公司用数控机床加工铸铁铆焊平台、铆焊平板工作面精度就是高。
