加工球墨铸件比较常见的问题是加工不动，铸件硬度高或加工时铸件局部有硬点。尤其是耐热球墨铸件，因铸件内的cr含量及Mo含量会让铸件强度大大提高，导致加工时切削难度增加。

倘若球墨铸件在冶炼时没有达到铸造温度，Cr及Mo等金属元素没有达到冶炼沸点会使没有完 全溶解的Cr或Mo等金属元素存在于铸件的局部导致加工不动。

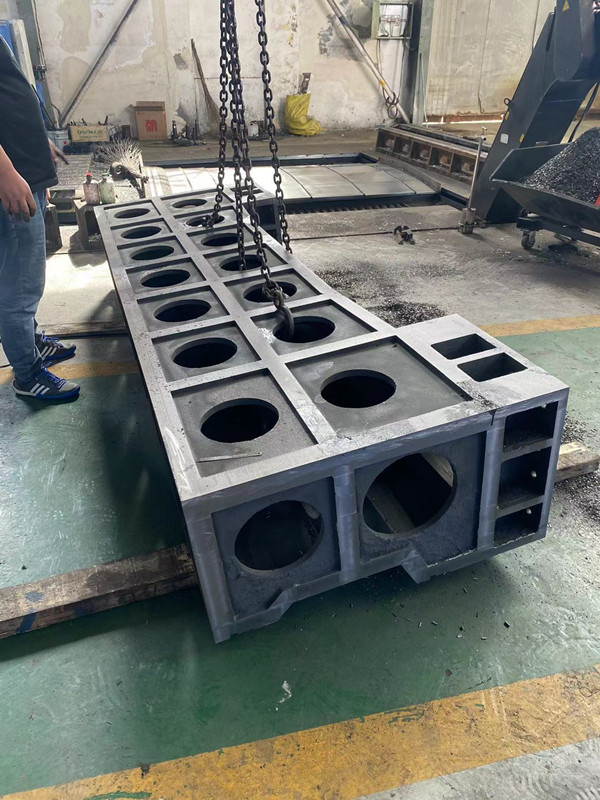

  正确的加工工序是在对机床床身铸件进行加工前对铸件进行回火处理，使铸件内部组织结构分布均匀，回火温度在900-950℃并进行保温处理，出炉温度应控制在200℃以下，避免造成表面骤冷皮硬现象。

  也有特殊情况会造成球墨铸件加工不动，铸件出炉时达到了合格温度，加工前也进行了回火。但是在加工时还是加工不动，存在局部加工不动的现象。以上原因是来源于冶炼环节，这是因为在冶炼填装炉料时因填装顺序合理造成的。这是因为金属Cr与Mo等元素的融点与沸点是高于球铁及废钢和回炉料。在填装时必 须放到全部炉料的中间，不能放到电炉底端，因测量冶炼温度只能测量上端的温度，而存在于底部的Cr与Mo不一 定达到沸点。正确的填装顺序是解决特殊发硬状况的方法。
