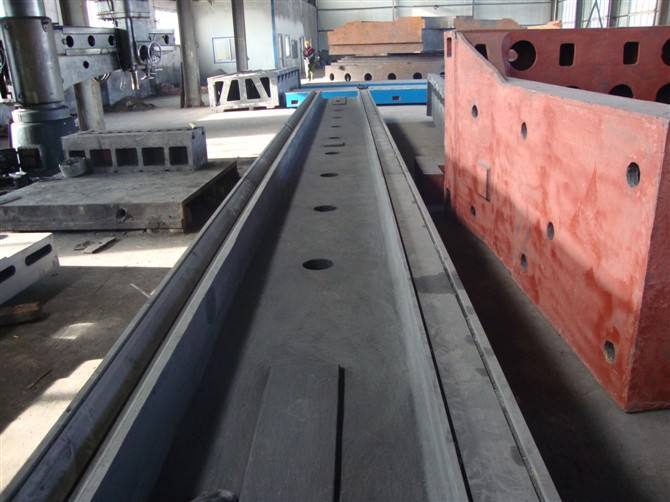

减小大型铸铁件铸造应力的主要途径是针对铸件的结构特点在制定铸造工艺时，尽可能地减小铸件在冷却过程中各部分的温差，提高铸型和型芯的退让性，减小机械阻碍。可采用以下具体措施：

  1、合金方面：在零件能满足工作条件的前提下，选择弹性模量和收缩系数小的合金材料。

  2、铸型方面：为了使铸件在冷却过程中温度分布均匀，可在铸件厚实部分放置冷铁，或采用蓄热系数大的型砂，也可对铸件特别厚大部分进行强制冷却，即在铸件冷却过程中，向事先埋没在铸型内的冷却器吹入压缩空气或水气混合物，加快厚大部位的冷却速度。也可在铸件冷却过程中，将铸件厚壁部位的砂层减薄。预热铸型可减小铸件各部分的温差。在熔模铸造中，为了减小铸造应力和裂纹等缺陷，型壳在浇注前被预热到600～900℃。

  为了提高铸型和型芯的退让性，应减小砂型的紧实度，或在型砂中加入适量的木屑、焦炭等，采用壳型或树脂砂型，效果尤为显著。采用细面砂和涂料，可以减小铸型表面的摩擦力。
